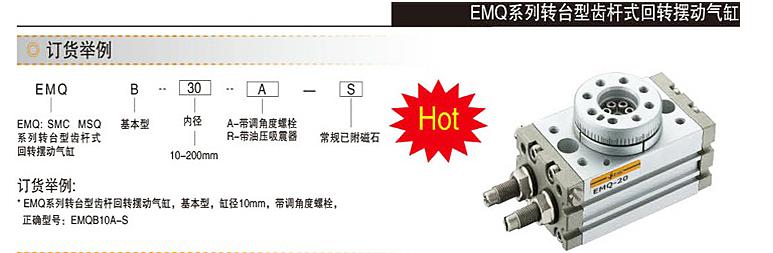

EMQ 系列擺動氣缸
發布時間：2017年3月27日 分類：技術百科 瀏覽量：1992
E.MC 目前提供轉臺型齒桿式回轉擺動氣缸，EMQ系列擺動氣缸可以達到大擺動角度190度。EMQ系列擺動氣缸有10mm到200mm的7種缸徑可以選擇，并提供多種安裝形式，磁石可選。
氣缸特性:
*大轉動角度190°
*內徑尺寸從10mm~50mm
*內附磁石
*油壓緩沖器可選
規格參數：
| 內徑 | 10 | 20 | 30 | 50 | 70 | 100 | 200 | |
| 工作介質 | 經25µm濾芯過濾的空氣 | |||||||
| 動作型式 | 復動型 | |||||||
| 高使用壓力 | 帶調角度螺栓(Bar) | 10 | ||||||
| 帶油壓緩沖器(Bar) | 6 | |||||||
| 低使用壓力(Bar) | 1 | |||||||
| 工作溫度 (℃) | 20 | 0~60 | ||||||
| 緩沖 | 橡膠緩沖（標準）/油壓緩沖器（任選） | |||||||
| 允許動能 | 帶調節角度螺栓 | 0.007J | 0.025J | 0.048J | 0.081J | 0.24J | 0.32J | 0.56J |
| 帶油壓緩沖器 | 0.039J | 0.116J | 0.294J | 1.1J | 1.6J | 2.9J | ||
| 可調角度范圍 | 0~190° | |||||||
| 大擺動角度 | 190° | |||||||
| 穩定擺動時間范圍 | 0.2~1.0s/90° | 0.2~1.5s/90° | 0.2~2.0s/90° | 0.2~2.5s/90° | ||||
| 0.2~0.7s/90° | 0.2~1.0s/90° | |||||||
| 活塞直徑 | ф15 | ф18 | ф21 | ф25 | ф28 | ф32 | ф40 | |
| 接管口徑 | M5×0.8 | G1/8 | ||||||
